Stalowe kraty
Standard referencyjny kraty stalowej
Kraj | Standard kraty stalowej | Standard galwanizacji |
Chiny | YB/T4001-1998, YB/T4001-2007 | GB/T 13912 |
USA | ANSI/NAAMM-MBG531 | ASTM A123-89 |
Wielka Brytania | licencjackie4592-2006 | BS 729 |
Australia | JAK1657-1992 | AS/NZS 4680, AS1650 |
Obróbka materiałowa i powierzchniowa kraty stalowej
Materiał: stal miękka, stal nierdzewna
Obróbka powierzchniowa: Czarna/nieobrobiona (U), cynkowanie ogniowe (G), malowanie (P)
Elementy stalowej kraty
|
|
Belka nośna:równomiernie walcowana płaska stal, główny materiał na stalową kratę, której dwa końce znajdują się na podstawie dźwigarów. | Poprzeczka:skręcany pręt stalowy o przekroju kwadratowym, do mocowania prętów nośnych poprzez przyspawanie do nich |
|
|
Owinięty arkusz:blacha stalowa zespawana z końcami prętów nośnych w celu uszczelnienia krawędzi kraty. | Długość (rozpiętość):najwięcej pomiarów zgodnie z równoległym kierunkiem prętów nośnych, |
|
|
Szerokość:pomiar zgodnie z równoległym kierunkiem poprzeczek | Dziurkowane zęby:półokrągłe wgniecenie wybite na pręcie nośnym w celu wzmocnienia właściwości przeciwpoślizgowych |
|
|
Pasek antypoślizgowy:gruby pręt przymocowany do przedniej krawędzi, aby zapobiec poślizgowi | Podnóżek:Na krawędzi kraty przyspawana płaska blacha, góra jest wyższa niż ogrodzenie kraty |
|
|
Pustka i szczelina:części wycięte z kraty w celu skrzyżowania rur lub urządzeń lub ominięcia przeszkody | Powierzchnia netto:rzeczywisty obszar kraty bez zagłębień i szczelin |
| |
Powierzchnia całkowita:powierzchnia obliczona według większości wymiarów kraty, w tym ze wszystkimi zagłębieniami i szczelinami |
Symbol stalowych krat
Klasyfikacje krat stalowych
|
|
Typ F Belka nośna: Płaskownik | Typ S Belka nośna: Ząbkowany pręt |
|
|
Piszę Belka nośna: I belka | Typ układu SI Belka nośna: ząbkowana belka dwuteowa |
Wymiar krat stalowych
Rozstaw poprzeczek: 24-200mm
Podziałka pręta łożyska: 15-90mm
Rozmiary prętów nośnych: grubość 3-8mm, wysokość 20-150mm
Stalowa krata złożona
Złożona stalowa krata składa się z ryflowanej blachy na uszczelnionej powierzchni i stalowej kraty o pewnej rozpiętości. Złożona krata stalowa jest utworzona z dowolnego rodzaju kraty stalowej i blachy w kratkę o różnych grubościach. Kratka G323/40/100, G253/30/100 lub G323/60/100 jest zwykle używana jako płyta nośna, a płyta ryflowana o grubości 3 mm jest używana jako płyta górna, podczas gdy płyta o grubości 4 mm, 5 mm lub 6 mm może być również używany w oparciu o wymagania klientów.
Sufit ze stalowej kraty
Stalowe sufity kratowe, które są projektowane i produkowane przez stalowe kraty, mają lekką konstrukcję, ale dużą wytrzymałość, aby ludzie mogli po nich chodzić. Jest ocynkowany ogniowo, antykorozyjny i trwały, nie wymaga konserwacji. Jest szeroko stosowany w przemyśle tytoniowym, zakładach przemysłowych, dużych salach gimnastycznych, wystawach, centrach handlowych, stacjach, podwórkach, lotniskach itp.
Bieżnik schodowy ze stali kratowej
Rodzaje stopni stalowych krat schodowych
Maks. Długość stopnia schodów ze stalowej kraty
Zalecana szerokość bieżnika stalowej kraty
Stalowa osłona kraty
Kraty stalowe mogą być stosowane jako osłony rowów, wykopów rurociągowych, kanałów podziemnych, włazów szybów wentylacyjnych, studzienek rewizyjnych itp. przy chodnikach, podjazdach, dziedzińcach czy budynkach. Stalowa pokrywa rowu kratowego zwykle zawiera stałą ramę i ruchomą stalową pokrywę kraty, aw razie potrzeby można dostarczyć urządzenie napinające i urządzenie zabezpieczające przed kradzieżą.
|
|
|

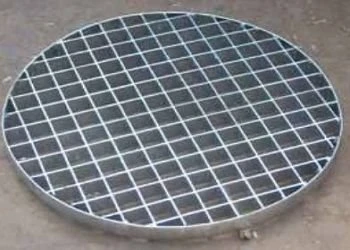

Pokrywa rowu | Pokrywa włazu | Kanał podziemny |
Dostosowana stalowa krata
|
|
|
|
